Dispositivo de controle inteligente na fábrica Tesla de Xangai

01 Antecedentes

17 de outubro de 2018, o comitê de gestão de Shanghai Lin-Gang confirmou que a Tesla (Shanghai) Co., LTD ganhou com sucesso a massa de terra Q01-05 l, 864885m² de terreno industrial.

Em 7 de janeiro de 2019, a primeira etapa da construção da fábrica da Tesla foi anunciada na interseção da LiangGang West Avenue e da ZhengJia Road, localizada no canto sudeste de Xangai.

A planta está programada para ter uma capacidade anual de 250.000 veículos elétricos na primeira etapa, incluindo modelos como o Modelo 3. Em março de 2019, a primeira etapa da construção da fábrica da Tesla foi finalizada como Shanghai Construction Engineering Group, uma construção local empresa em Xangai. A fábrica de Xangai é outra fábrica da Tesla além dos Estados Unidos e começará a construção em janeiro de 2019.

02 Visão Geral

Este projeto é a segunda etapa da Fábrica de Lingang de Xangai da Tesla.

Este projeto inclui 3 salas de distribuição, incluindo centro de energia C2, oficina sindical 4 e armários de isolamento de entrada da subestação, com um total de 60 conjuntos de armários de alta tensão de 10kV.

03 Solução de Produto

3.1. Requisitos do produto

Para o projeto da fábrica da Tesla Shanghai Lingang, um dispositivo de controle inteligente é necessário para monitorar o estado de todos os gabinetes de alta tensão no gabinete de distribuição de energia na sala de distribuição. Os requisitos do projeto são os seguintes:

1) Um diagrama de simulação dinâmica, display elétrico e bloqueio;

2) Controle de temperatura e umidade, display LED;

3) Ligar e desligar, armazenamento de energia, interruptor remoto / local;

4) Comando de voz e indução do corpo humano;

5) Funcionamento da iluminação no armário;

Comunicação RS485 / Modbus.

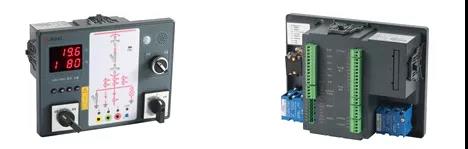

A fim de atender aos requisitos acima, escolhemos o dispositivo de controle inteligente ASD200. A estrutura externa do dispositivo de controle inteligente Acrel ASD200 é a seguinte:

3.2. solução roject

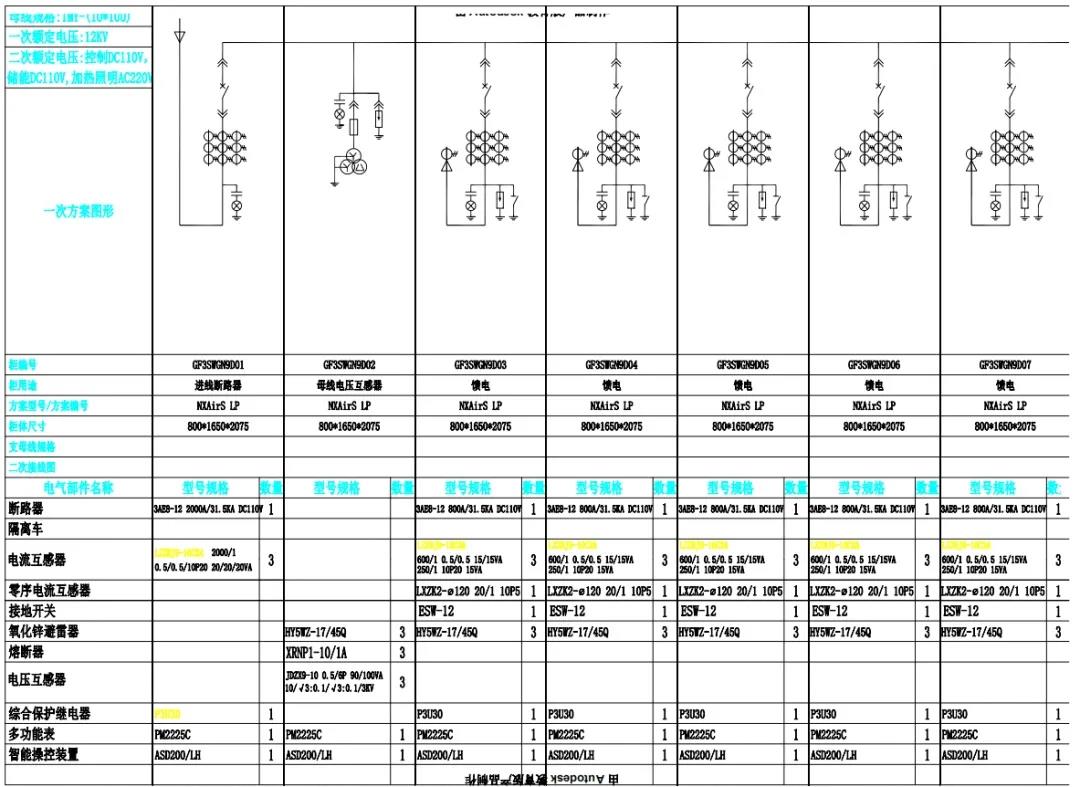

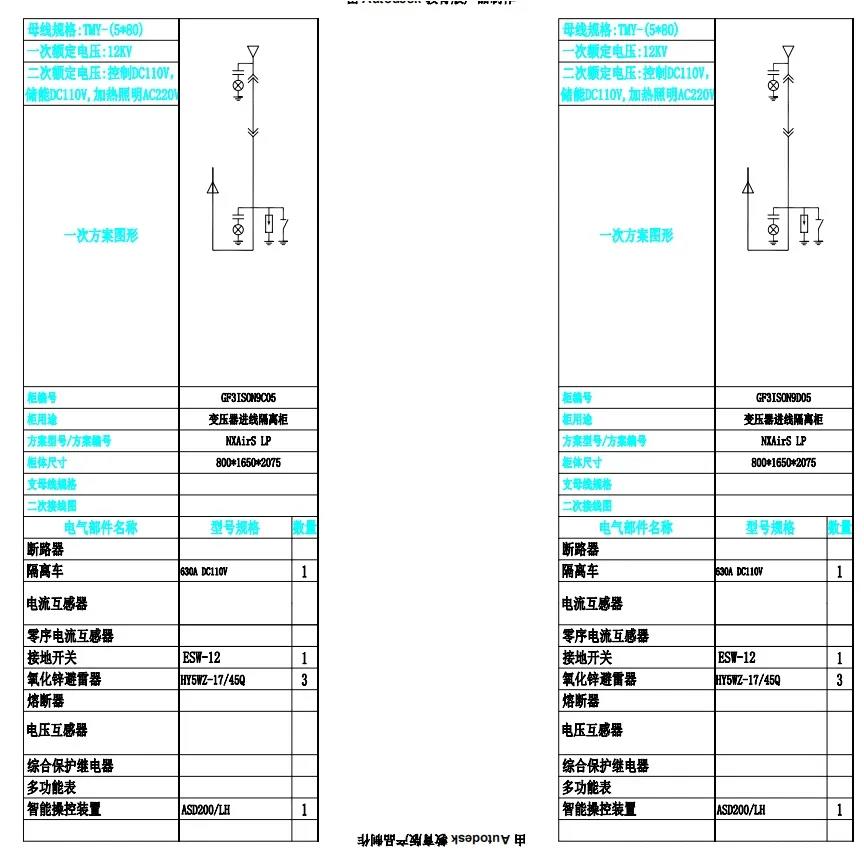

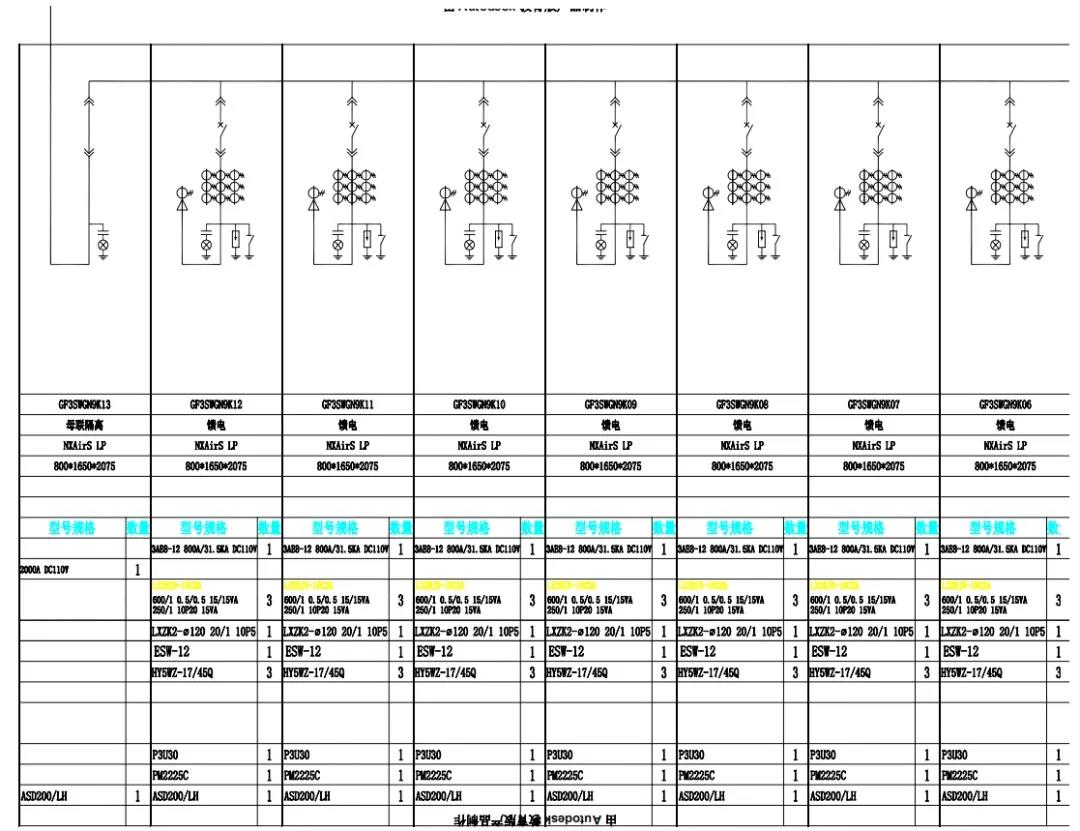

Para as 3 salas de distribuição do projeto, incluindo o centro de energia C2, oficina conjunta 4 e gabinetes de isolamento de entrada da subestação, existem no total 60 conjuntos de gabinetes de alta tensão de 10kV. Participando de gabinetes de distribuição de alta tensão de 10kV como exemplo, os dispositivos de controle inteligente dos produtos são mostrados na figura abaixo:

3.3. Detalhes do produto

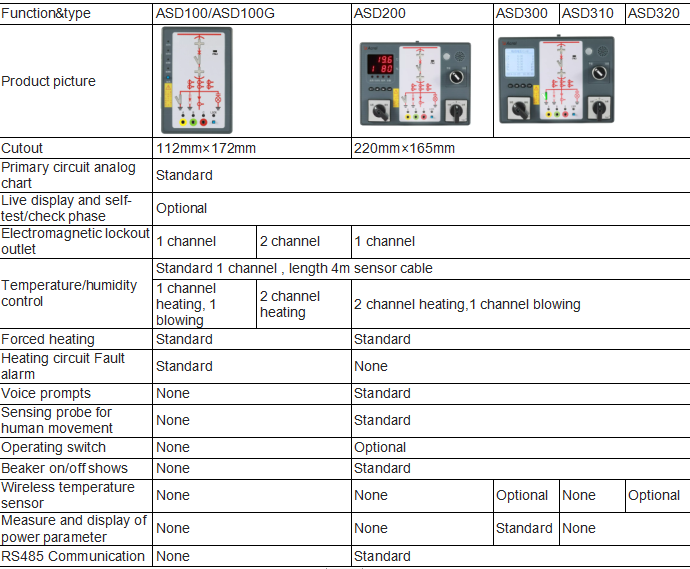

O dispositivo de controle inteligente ASD200 é usado neste projeto Tesla, totalizando 60 unidades. A introdução do produto é mostrada na tabela abaixo.

04 Outros Produtos Relacionados

Para projeto de distribuição de energia de grandes empresas de produção, a fim de fornecer a segurança e confiabilidade do fornecimento de energia. Acrel também lançou os produtos de monitoramento de temperatura do ponto de conexão elétrica do switchgear, você pode monitorar em tempo real pelotão de cobre, cabo, contido na ameixa do disjuntor tocar a temperatura superior da conexão elétrica, manutenção de operação conveniente de toda a sala do transformador.

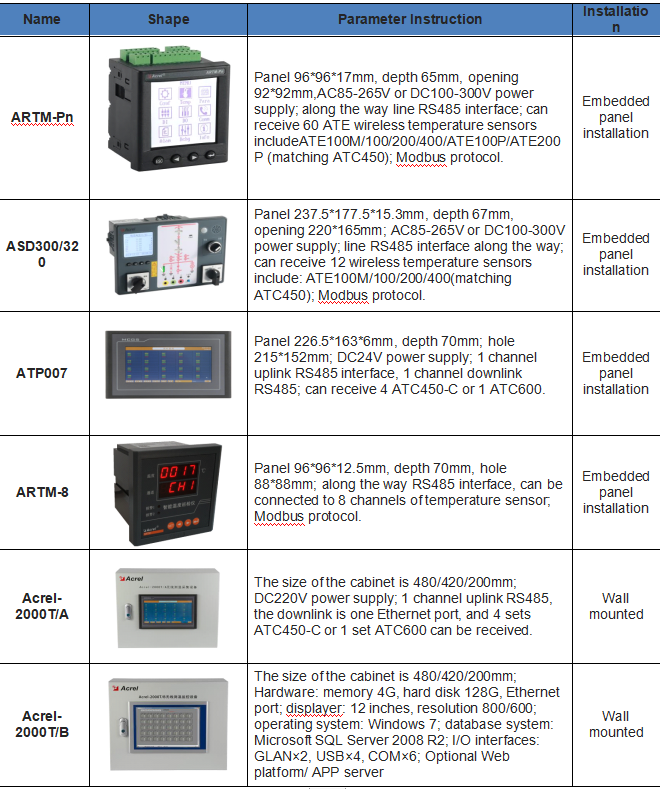

A seguir está o esquema de seleção de produtos de medição de temperatura de nodo elétrico de gabinete de distribuição.

05 Resumo

Este artigo apresenta a aplicação de produtos de controle inteligente Acrel no projeto da fábrica Tesla Shanghai Lingang, visando a medição e controle integrados no gabinete de comutação de alta tensão, e o dispositivo é amplamente utilizado em usinas elétricas, redes de distribuição de sistemas de energia, fábricas e construção e outros campos. O dispositivo de controle inteligente pode substituir o instrumento de exibição ao vivo, controlador de temperatura e umidade, lâmpada de sinal de posição do interruptor, interruptor de controle (botão), placa analógica e instrumento de medição elétrico e outros componentes secundários tradicionais, de modo que o disco do armário de distribuição seja limpo, bonito, fácil de depurar e manter, para conseguir operação e exibição em um.
