Detecção de computador de teste de alta tensão e sistema operacional de teste em PT. XD SAKTI INDONESIA

Número Browse:5     Autor:Elena     Publicar Time: 2020-11-24      Origem:alimentado

21

O projeto está localizado na zona de desenvolvimento de Jacarta, Indonésia. É necessário realizar vários experimentos, como teste sem carga, teste de carga e teste de tensão suportável de indução nos transformadores e registrar os dados e resultados do processo experimental.

Escopo do Projeto
33

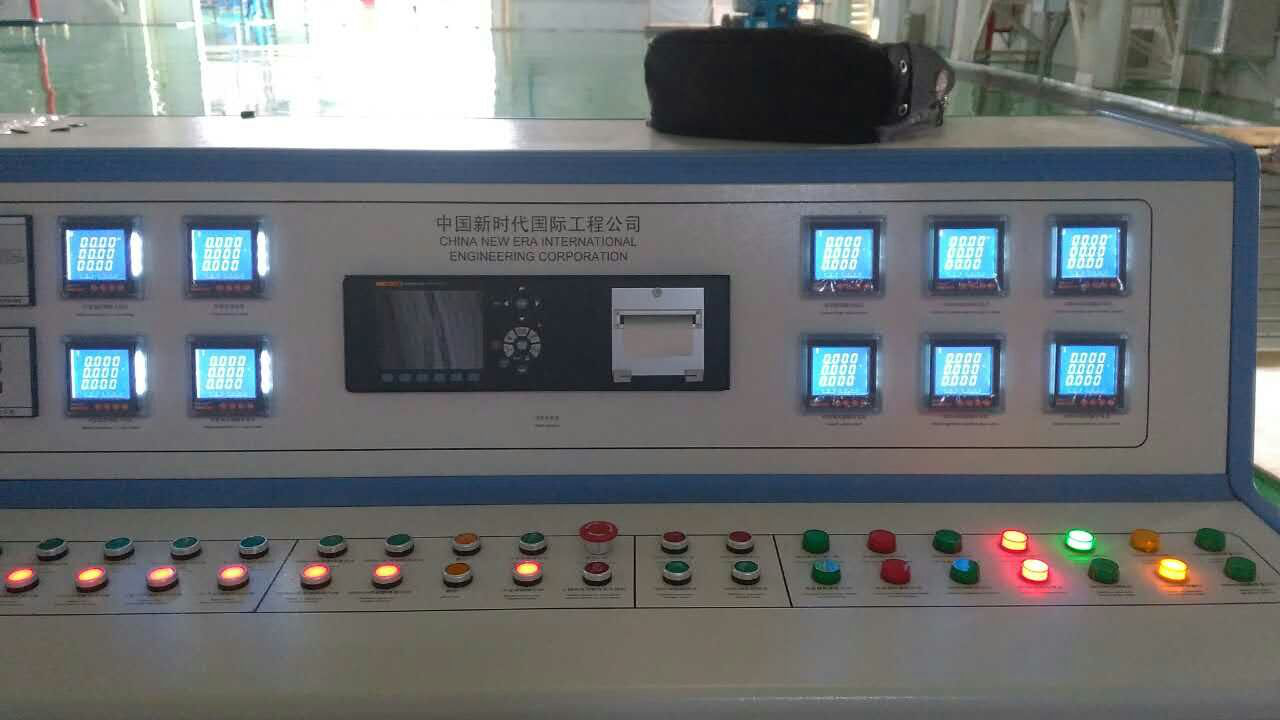

Monitoramento dos medidores da Acrel no console manual, o conjunto gerador de frequência de energia de 7500kVA, o conjunto de gerador de frequência intermediária de 3000kVA, o transformador intermediário, o reator e o disjuntor do quadro de distribuição de alta tensão.

Desafio

1Este projeto adota o sistema PLC para controlar centralmente toda a estação de teste e evitar a operação de erro humano por meio do projeto de circuito de intertravamento complexo;

2. A fim de garantir a estabilidade do experimento de alta tensão, o projeto também desenha um conjunto de malhas de controle manual compostas por botões, que podem garantir totalmente o funcionamento normal e teste.

Solução e Resultado
34



35



36

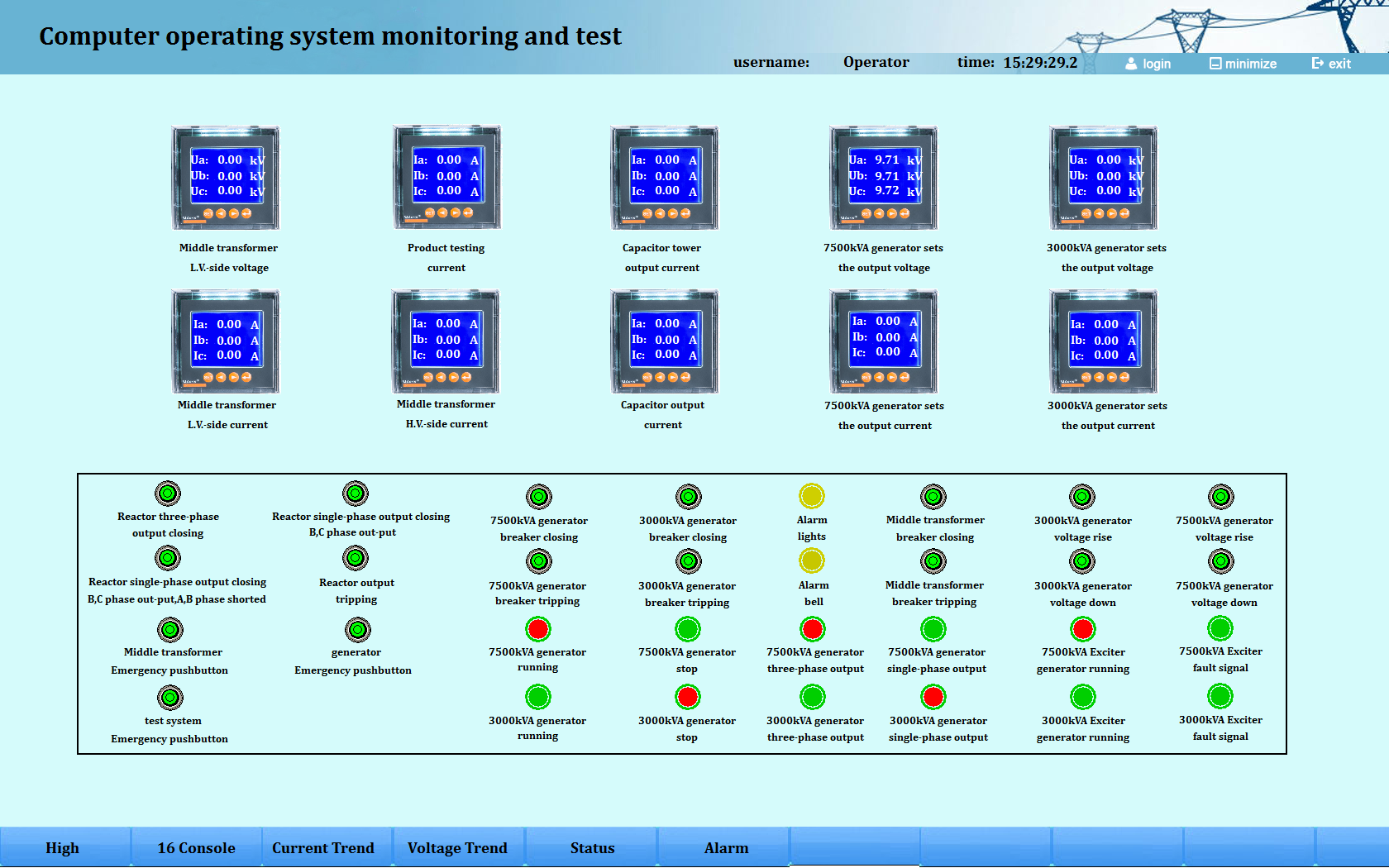

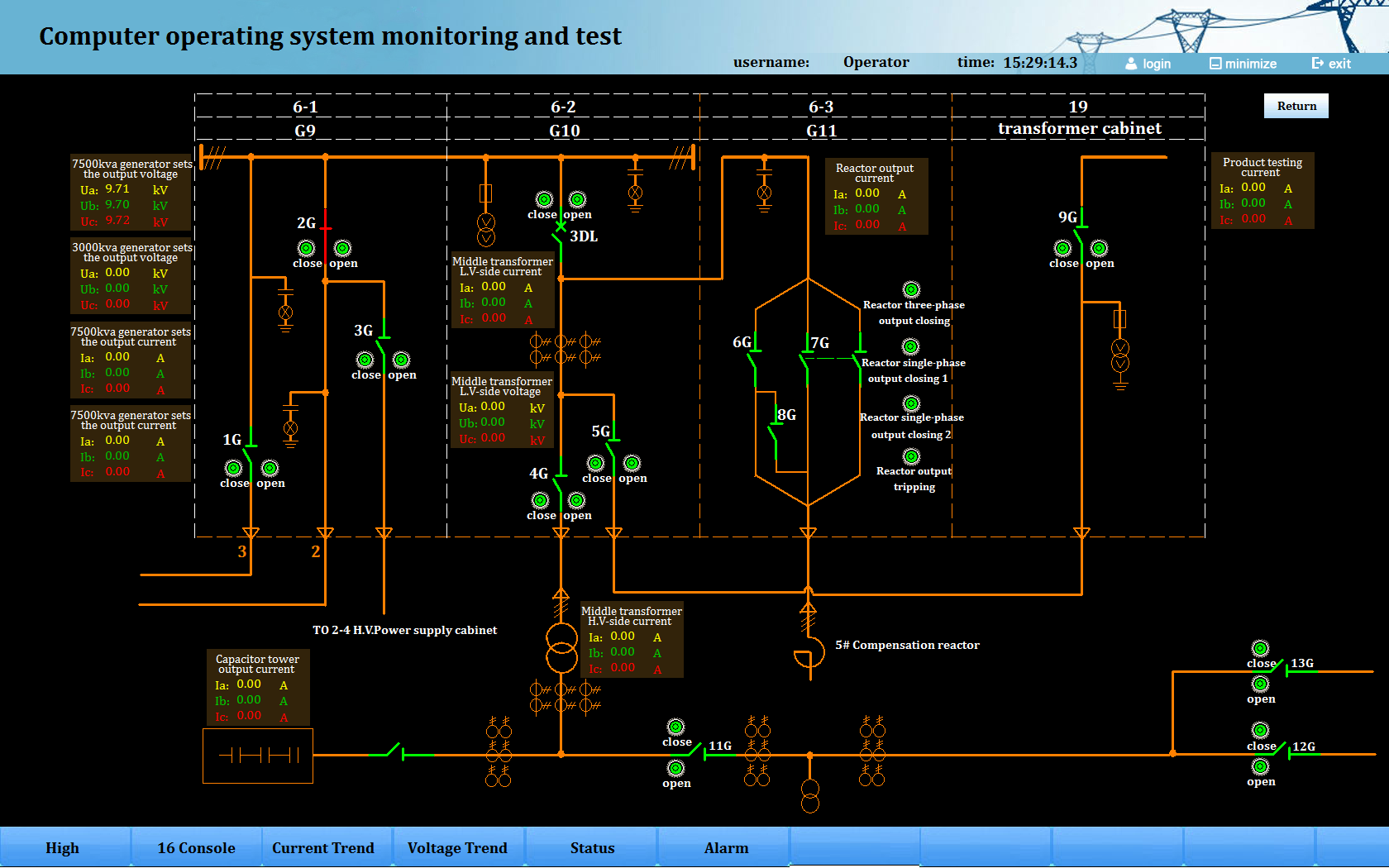

A Acrel fornece detecção de computador de teste de alta tensão e sistema operacional de teste composto pelo software de monitoramento de energia Acrel-2000, PLC e console manual. O usuário realiza medição de corrente sem carga e perda de carga sem carga, medição de harmônica de corrente sem carga, teste de tensão suportável de indução externa, medição de impedância de curto-circuito e perda de carga, medição de impedância de sequência zero do transformador trifásico, teste de aumento de temperatura e outras funções por meio desta solução. Depois que o sistema de teste de alta tensão é colocado em operação, a precisão dos dados de teste e o tempo de armazenamento de dados são muito melhorados, e os dados básicos para perceber a capacidade de rastreamento do transformador de fábrica são fornecidos.
