Aplicação do sistema de iluminação inteligente acrel em um centro de gerenciamento de sala de informática
Você está aqui: Casa » Projetos » Projetos » Aplicação do sistema de iluminação inteligente acrel em um centro de gerenciamento de sala de informática

Aplicação do sistema de iluminação inteligente acrel em um centro de gerenciamento de sala de informática

Número Browse:0     Autor:Elena     Publicar Time: 2021-05-07      Origem:alimentado

Abstrato:O sistema de controle inteligente de iluminação é cada vez mais amplamente utilizado nesta fase. Este artigo introduz a aplicação específica do sistema de controle acrel inteligente de iluminação em um centro de gerenciamento de sala de informática, analisa brevemente as especificações de design da tecnologia KNX, e descreve a iluminação inteligente do Bus Acrel a estrutura específica e o método de controle do sistema de controle. A tecnologia KNX é usada principalmente no campo de controle de grandes projetos de construção pública, como casas e edifícios. A vantagem mais significativa deste sistema é que a estrutura do sistema é clara e conveniente durante a depuração e manutenção do sistema. Quando uma determinada parte do sistema falha, outras partes podem continuar trabalhando para melhorar a segurança e a confiabilidade do sistema.


Palavras-chave:centro de gerenciamento de sala de informática; Sistema de iluminação inteligente; redução de energia e redução de emissões; controle de luz;


0.Background


O sistema de controle inteligente de iluminação acrel é baseado na tecnologia KNX Bus, e usa fios de par trançado blindados de quatro núcleos para conectar todos os módulos de controle, como painéis, sensores, drivers e alimentação de barramento de mãos dadas, integrando várias funções de controle independentes em um sistema, Integra muitas vantagens como conforto, flexibilidade, segurança, economia e economia e manutenção conveniente.

O método de controle inteligente e conveniente também pode atender às várias necessidades de controle da sala de informática. O seguinte introduz o design e a aplicação do sistema de controle inteligente de iluminação da Aília em um centro de gerenciamento de sala de informática, analisa brevemente as especificações de design da tecnologia KNX, e descreve os métodos específicos de arquitetura e controle do sistema de controle de iluminação inteligente da ACRE.


Composição 1.System.


O diagrama de estrutura de composição do sistema é o seguinte. A fonte de alimentação de ônibus, driver, gateway, acoplador, módulo de entrada, etc. precisa ser instalado na caixa de distribuição. O sensor é geralmente instalado na área pública, e o painel e a tela de toque geralmente são instalados na sala de plantão. Observe que a fiação de cada módulo não pode formar um anel. Para projetos relativamente pequenos, o sistema pode escolher uma tela de controle central de 10 polegadas, que não requer um protocolo de conversão de gateway IP e é simples de configurar e baixo custo. Para projetos relativamente grandes, ele pode ser conectado a um computador através de um gateway IP para realizar o controle remoto do terminal.

智能 照明.


Função 2.System.


O produto tem uma variedade de métodos de controle para escolher, o que pode atender às necessidades de diferentes clientes. Como controle local, controle automático de indução, controle de temporização, controle centralizado remoto, etc., o método de controle é mais flexível. Ao realizar a automação, reduz muito o custo de gestão da equipe de plantão e melhora o nível de gestão e a eficiência do trabalho.

2.1 Controle de tempo

Através do gerenciador de clock, as funções de gerenciamento automático e de gerenciamento automático da iluminação de área relacionada de todo o sistema são realizadas, e o controle de tempo da passagem pública, iluminação de paisagem, iluminação de inundações e iluminação de garagem é realizada. Por exemplo, as persianas são regularmente levantadas e reduzidas, ajuste centralizado de aquecimento, fechamento de temporização de iluminação de férias, notificação de temporização, etc.

2.2 Controle de cena

O sistema de controle inteligente de iluminação define diferentes tipos de modos de cena de acordo com as necessidades de vários departamentos e combina várias luzes de iluminação para atingir o efeito de embelezamento do ambiente de trabalho; Combinado com o sensor de sensor de corpo humano, quando o pessoal sai, toda a iluminação na sala de reunião está desligada.

2.3 Monitoramento em tempo real

A sala de controle central é equipada com um host de controle central, e todo o equipamento de controle de iluminação é conectado ao sistema de monitoramento através do gateway KNX. O pessoal de operação e gerenciamento pode monitorar o status de iluminação do ônibus, área, piso, construção, etc. em tempo real através do computador de controle central. Controle e ajuste de acordo com a demanda. As ferramentas de desenho do sistema suportam gráficos vetoriais e páginas multi-camadas. A página de gráficos é fácil de ampliar e alternar. Ele suporta a incorporação de objetos gráficos, como DXF, WMF, BMP, JPG, ícone, etc., suporta o desenho de primitivos 2D e 3D e aumenta o efeito espacial visual. .

2.4 Processamento de alarme

O sistema fornece recursos de processamento de alarme. Os usuários podem usar programação para concluir tarefas diferentes. O que deve ser feito quando ocorrer uma determinada condição de alarme pode ser determinada pelo usuário.

2.5 Notificação incidente

O sistema fornece uma função de notificação de eventos, suporta notificação por e-mail, saída de texto e impressão orientada por eventos e pode acionar a função de notificação de evento de acordo com as condições preset pelo usuário.


3. Vantagens do sistema


1. O sistema pode controlar remotamente e centralmente a iluminação no local, ar condicionado e cortinas através de telefones celulares, telas de toque e computadores, tornando o controle mais conveniente e inteligente, e a experiência do usuário mais perfeita.

2. Os módulos de controle no sistema todos funcionam sob a tensão segura do DC 30V, o que torna a operação do usuário mais segura e confortável.

3. Durante a implementação do sistema, tente combinar totalmente a luz natural e as regras de atividade do pessoal para controlar automaticamente as luzes, o que pode minimizar o consumo de energia e obter bons efeitos de poupança de energia.

4. O sistema adota a estrutura de barramento KNX distribuída, que é simples e flexível para construir. Os módulos no sistema não afetam uns aos outros, podem funcionar de forma independente, e a confiabilidade do sistema é maior.

5. Uma variedade de métodos de controle estão disponíveis, como controle local, controle automático de indução, controle de temporização, controle de cena e controle centralizado, etc. O método de controle é mais flexível.

6. Controle automático do sistema, controle centralizado remoto e outras funções, enquanto realiza automação, reduzindo grandemente o custo de gestão do pessoal de plantão e melhorar o nível de gestão e a eficiência do trabalho.

7. Ao atualizar o módulo de controle no sistema ou alterar a função do sistema, não há necessidade de aumentar a linha de conexão ou desligar todo o sistema. Pode ser realizado apenas alterando os parâmetros do equipamento. A manutenção é conveniente e a operação é simples.

8. O sistema pode ser vinculado ao sistema de combate a incêndio. Quando ocorre um alarme de incêndio, o circuito de emergência é forçado a abrir para facilitar a evacuação do pessoal, reduzindo assim o risco de baixas e melhorando a segurança do edifício.


4.Description do módulo de controle de iluminação inteligente

Nome

Modelo

Módulo de entrada de contato seco

ASL100-DI4 / 20

Módulo de potência

ASL100-P640 / 30

Drive de troca de 4 circuitos

ASL100-S4 / 16

Drive de 8-circuito

ASL100-S8 / 16

Unidade de 12-circuito

ASL100-S12 / 16

Painel de controle inteligente

ASL100-F4 / 8

Sensor dois em um

ASL100-T2 / BM

Acoplador

LK / S 4.2

Interface IP.

IPS / S 3.1.1

O acima é o diagrama de tipologia estrutural do sistema Acrel-Bus Smart Lighting Lighting. A arquitetura do sistema adota estrutura em camadas, vantajosa principalmente nos três aspectos seguintes:

(1) Melhorar a confiabilidade do sistema. Como cada área e cada linha é distribuída com a energia KNX, o isolamento elétrico permite que outras peças continuem com a operação quando algo dá errado com uma parte do sistema.

(2) A comunicação de dados dentro de uma linha ou uma área não afetará a comunicação em outras áreas.

(3) Durante o comissionamento e manutenção do sistema, uma estrutura de sistema clara proporcionará alta eficiência de manutenção.

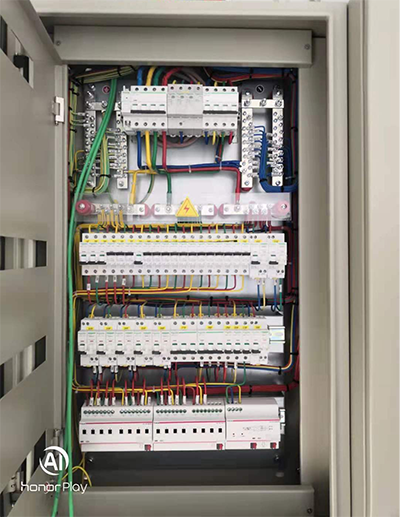

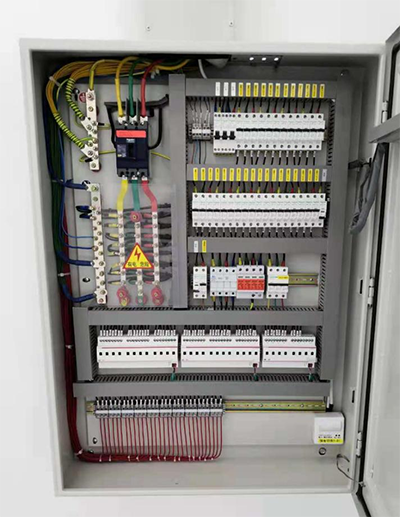

5.on Fotos do site.

智能 照明 2.



智能 照明 1.


6.

Com o desenvolvimento da sociedade e a aplicação generalizada de energia elétrica, o sistema de monitoramento inteligente de iluminação da Acrel tornou-se a escolha de grandes e multi-usuários, como importantes projetos de engenharia, edifícios marcantes e instalações públicas em larga escala em todo o país. O método de economia de energia do sistema de iluminação inteligente em edifícios percebe a economia de recursos, fortalecendo o gerenciamento, economizando custos, beneficiando efetivamente as fontes de luz natural e compartilhando recursos do sistema de iluminação. Existem muitas vantagens e praticabilidade do sistema de iluminação inteligente. Ao mesmo tempo, o sistema de iluminação inteligente está constantemente desenvolvendo e melhorando. No futuro, os edifícios usarão sistema inteligente de iluminação para controlar a iluminação de uma maneira completa.
