Aplicação do Smart Motor Controller na Central Elétrica do Sri Lanka
Você está aqui: Casa » Projetos » Projetos » Aplicação do Smart Motor Controller na Central Elétrica do Sri Lanka

Aplicação do Smart Motor Controller na Central Elétrica do Sri Lanka

Número Browse:0     Autor:Elena     Publicar Time: 2020-12-04      Origem:alimentado

Abstrato:A proteção tradicional do motor de baixa tensão é obtida através do circuito secundário de proteção do relé, mas combinamos as características do equipamento de controle auxiliar da usina e seus requisitos de controle, e recomendamos o controlador de motor inteligente ARD2F. A seguir, uma introdução abrangente às características dos produtos de controlador de motor inteligente ARD2F e sua proteção, medição, controle e comunicação inteligentes.


Palavras-chave:proteção inteligente do motor; comunicação.



01 Visão geral do projeto

Como o uso de equipamentos motorizados em usinas de energia está aumentando gradualmente, a operação normal do motor tornou-se um pré-requisito para a operação normal de outros equipamentos. Portanto, a seleção e o uso razoáveis ​​de controladores de motor são responsáveis ​​pelo trabalho normal de produção do local industrial. Somente com base no funcionamento normal do motor, pode ser assegurado que o processo de trabalho de todo o equipamento do motor não será perturbado e poderá operar normalmente. Em uma usina de energia no Sri Lanka, recomendamos aos clientes nossa série ARD2F.

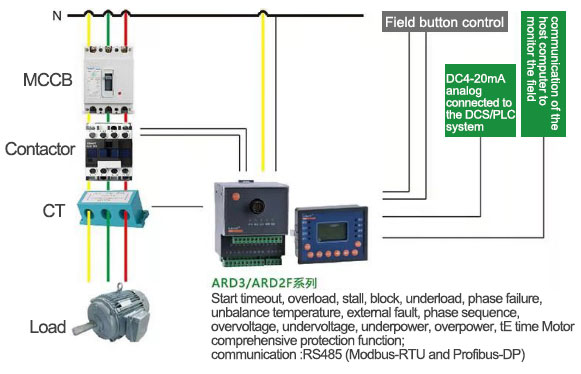

51

No projeto de proteção de equipamentos elétricos de usinas de energia, a aplicação e a configuração de proteção de motores de baixa tensão podem ser projetadas com uma variedade de soluções. No passado, relés térmicos, disjuntores (ou fusíveis) eram usados ​​como proteção de sobrecarga do motor, proteção de falha de fase, proteção contra curto-circuito e componentes de controle, nosso controlador de motor inteligente ARD2F pode realizar partidas com carga pesada e realizar a proteção de temperatura do motor . Ele também fornece uma variedade de funções de medição e controle e uma variedade de modos de controle do motor, que podem atender aos requisitos de proteção e controle do motor e proteger efetivamente a operação segura do motor. A seguir, apresentamos a aplicação real do controlador de motor inteligente ARD2F em usinas de energia para uma introdução específica.


02 Requisitos funcionais para controladores de motor na usina

Nas usinas, a eletricidade consumida pelos motores responde por grande parte da geração total de energia, e vários tipos de ventiladores, bombas e compressores de ar respondem por mais da metade da eletricidade consumida pelos motores. Devido ao difícil ambiente de trabalho dos motores em usinas de energia, eles costumam estar sujeitos a falhas como rotor bloqueado, curto-circuito, fase aberta ou operação de sobrecarga de longo prazo, portanto, há uma necessidade urgente de proteção e controle em tempo real do motor para garantir o funcionamento normal do motor na usina.


Portanto, o ARD2F pode medir a tensão e os parâmetros de potência total da corrente do motor da usina e tem funções de comunicação. O controlador precisa ter funções como saída de autodiagnóstico, saída de desligamento e gravação de falha, que são resumidas nas seguintes funções:


2.1. Realize a função completa de proteção do motor

O controlador coleta corrente CA trifásica, tensão CA trifásica, corrente residual, resistência de resistência térmica PTC, energia elétrica do motor e outros parâmetros elétricos, bem como sinais como vários estados de movimento durante a operação do motor e, em seguida, processos e calcula internamente pelo controlador. Perceba a partida do motor horas extras, sobrecarga, bloqueio, subcarga, falha de fase, desequilíbrio de corrente trifásica, corrente residual (terra / fuga), temperatura, falha externa, sequência de fase, sobretensão, subtensão, subpotência, sobrecarga, proteção abrangente abrangente, como tempo e, em seguida, garantir a operação segura e contínua do trabalho de produção da usina.


2.2. Perceba uma variedade de métodos de controle de motor

O controlador de motor inteligente realiza uma variedade de diferentes controles de partida do motor por meio do controle do programa. A autoridade de controle de operação realizada pelo controlador inclui:

1) Interface de comunicação RS-485 para realizar o controle remoto;

2) Pode ser realizado através dos botões do módulo display Controle de operação;

3) Realize o controle remoto automático através do terminal DI de controle do sistema DCS;

4) Controle no local do terminal DI.


2.3. Realize o monitoramento em tempo real da operação do motor no local

Por meio do controlador, a usina pode observar a tensão, corrente, frequência e outros parâmetros do equipamento do motor de campo no processo de execução e o status operacional atual do motor em tempo real. Opere os botões no módulo de exibição para definir o modo de partida do equipamento do motor da usina (partida manual opcional, partida em duas etapas, partida em duas velocidades e modo de proteção).


2.4. Perceba a função de comunicação

O controlador pode se comunicar com o sistema de gerenciamento do computador superior através da interface de comunicação RS-485 através do protocolo de comunicação Modbus-RTU ou Profibus-DP, e enviar as informações para o sistema de gerenciamento de segundo plano no menor tempo e enviar um sinal de alarme para a falha informações para fazer a operação O pessoal pode encontrar a causa da falha e eliminar a falha a tempo de realizar a função de transmissão em tempo real dos dados do equipamento do motor elétrico da usina.


O controlador de motor inteligente ARD2F adota a estrutura de produto modular, incluindo módulo de controle principal, módulo de transformador e módulo de exibição, e pode ser equipado com outros módulos funcionais e acessórios do controlador de motor inteligente ARD2F de acordo com a aplicação real do campo industrial.



03 O efeito do uso do controlador de motor inteligente ARD2F na usina

Proteger a operação do motor e garantir a operação contínua e ininterrupta do motor são vitais para a produção. Os benefícios de usar o controlador de motor inteligente ARD2F para usinas de energia incluem:


3.1. Alta flexibilidade de rede, fácil de controlar

A aplicação de controladores de motor e produtos de distribuição de energia em usinas de energia tem as mesmas proporções, e eles são inseparáveis ​​no processo de realização da rede. O controlador de motor inteligente ARD2F fornece interface de comunicação RS-485 e realiza a escolha de vários protocolos (Modbus-RTU / Profibus-DP). Por meio da comunicação entre RS-485 e o computador host, é conveniente para os engenheiros perceberem por meio do fundo do computador o controle remoto automático e o monitoramento online do status de operação do equipamento, etc.


3.2. Exibição de parâmetros em tempo real, inspeção conveniente no local

O controlador de motor inteligente ARD2F adota uma estrutura de produto modular. O módulo de exibição é instalado no gabinete DCS, e o status atual de funcionamento do motor pode ser observado em tempo real por meio da interface LCD, que é conveniente para os usuários manter e controlar o motor no local.


3.3. Economia de energia

O papel do controlador do motor na economia de energia e redução do consumo começou a ser atentado. O controlador de motor inteligente ARD2F pode parar automaticamente quando o equipamento do motor está sob carga e em outras condições de operação, evitando efetivamente o desperdício de energia e economizando dinheiro para a empresa.


3.4. Centralização de informação

O usuário pode monitorar o status operacional de cada motor do sistema em tempo real através do módulo de comunicação, e observar os parâmetros operacionais do equipamento a qualquer momento, tais como: corrente do motor, tensão, status operacional do motor, potência do motor e outros parâmetros . Ao analisar as informações coletadas, o usuário pode processar em tempo real o status de funcionamento do motor de cada dispositivo, melhorando a segurança e a confiabilidade de todo o sistema de controle.


3,5. Proteção de controle automático inteligente

O controlador de motor inteligente ARD2F é flexível de usar. Os parâmetros de alarme e proteção podem ser predefinidos com diferentes valores por meio do software, de acordo com as condições reais de operação do equipamento do motor da usina, de modo a evitar que a proteção excessiva afete a produção real. Depois que o usuário seleciona o controlador de motor inteligente ARD2F, uma vez que o motor no local falha, o controlador controla o motor para parar de funcionar a tempo e faz as instruções e registros correspondentes de várias informações de falha, para que o usuário possa consultar as informações de falha. Quando a falha da rede causa uma grande flutuação de tensão ou falha e recuperação de energia de curto prazo, o controlador do motor pode ser reiniciado com a função anti-vibração.


3,6. Registre as informações de falha do motor para facilitar a análise do problema no local

A maioria dos equipamentos motores que trabalham em usinas de energia estão em condições de alta temperatura, umidade e poeira, que estão sujeitas a falhas. Uma vez que ocorre uma falha, é difícil para o pessoal de manutenção encontrar a causa da falha na primeira vez e leva um certo tempo, a mão de obra e os recursos materiais podem analisar a causa da falha. O controlador de motor inteligente ARD2F tem registros de falhas e eventos poderosos e informações de gerenciamento de operação, o que economiza muito tempo para o pessoal de manutenção de campo, melhora a eficiência do trabalho do pessoal de manutenção e melhora ainda mais o desempenho de todo o circuito de controle.


04 Resumo do Projeto

O controlador de motor inteligente ARD2F é usado na proteção do motor de baixa tensão e no sistema de monitoramento da usina, o que não apenas melhora o nível de automação e a confiabilidade do circuito de controle, mas também melhora os benefícios abrangentes da empresa e atinge a unidade de confiabilidade e economia. Além disso, com o desenvolvimento contínuo da tecnologia, o controlador de motor inteligente ARD2F terá um papel cada vez mais importante na proteção, medição e controle de motores de baixa tensão em usinas de energia.
