Número Browse:1 Autor:Elena Publicar Time: 2020-12-04 Origem:alimentado
Abstrato:Este artigo apresenta a aplicação dos medidores Acrel DC na empresa POWERCOM em Bangladesh. É usado principalmente em gabinetes DC fotovoltaicos para medir a corrente de saída e a tensão da caixa combinadora e coletar sinais de chave no local de distribuição de energia. O dispositivo possui uma interface RS485 para fazer o upload dos dados medidos e coletados e do status do equipamento.
01 Visão geral do projeto
Power Control & Management-POWERCOM está localizado em Bangladesh e é uma das maiores empresas de energia do país. Principalmente usado medidor multifuncional DC PZ72L-DE / CKJ e shunt, usado para medir a corrente de saída e a tensão da caixa combinadora e coletar o status da chave.
02 Medidores elétricos inteligentes DC Série PZ
O medidor de energia CC inteligente da série PZ foi projetado para aplicações como painéis CC, energia solar, estações base de telecomunicações e postos de carregamento.
Esta série de instrumentos pode medir tensão, corrente, potência, potência direta e reversa no sistema DC. Ele pode ser usado para exibição local e conectado a equipamentos de controle industrial, computadores, para formar um sistema de medição e controle. E tem uma variedade de funções de desculpa externa para o usuário escolher: interface de comunicação RS485, protocolo Modbus-RTU, saída de alarme de relé, entrada / saída digital.
De acordo com diferentes requisitos, através das teclas do painel de instrumentos, você pode definir a relação, os parâmetros de comunicação.
O produto atende aos requisitos técnicos relevantes da especificação de medidor de energia CC padrão Q / GDW1825-2013, GB / T29318-2012 Medição de energia elétrica de carregamento não veicular para veículos elétricos, Q / GDW364-2009 Especificação de medidor de energia monofásica.
03 informação do produto

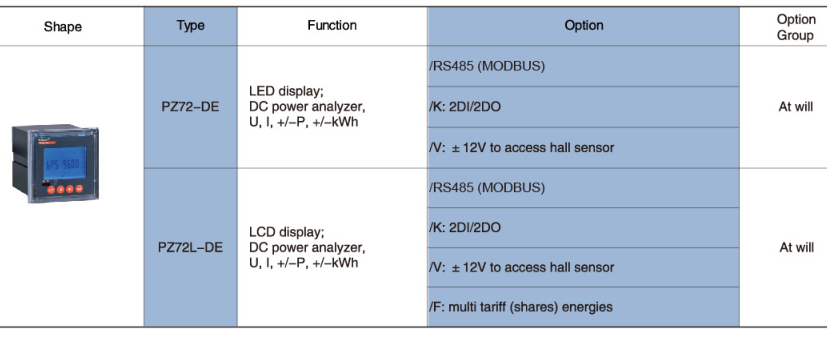

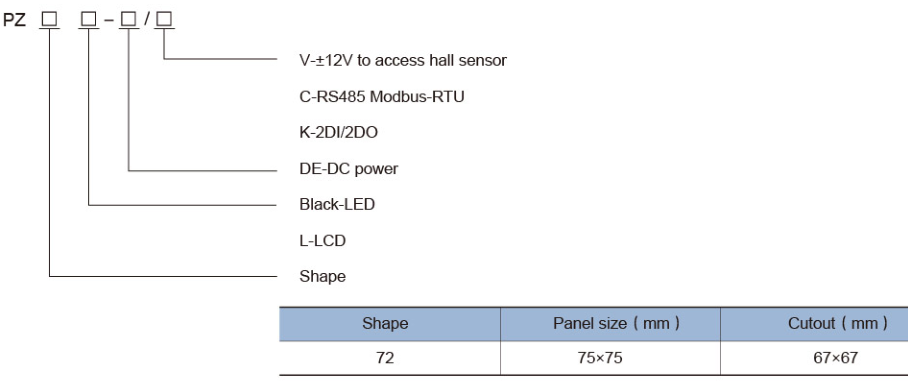

3.1. Descrição do modelo

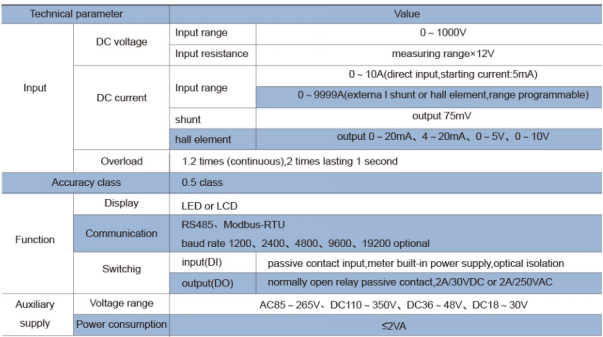

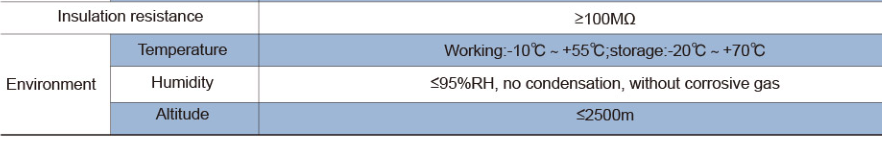

3.2. Características técnicas
3.3. Funções do produto
04 Foto de instalação
05 Conclusão
Em sistemas fotovoltaicos, a segurança do sistema de geração de energia é muito importante. Como um componente avançado de coleta de front-end digital e inteligente, os medidores da série PZ têm sido amplamente usados em telas DC, fonte de energia solar, estações base de telecomunicações, pilhas de carregamento e outras ocasiões. Ele pode realizar monitoramento em tempo real dos parâmetros elétricos do loop de geração de energia, não só pode exibir o status de geração de energia do loop, mas também tem uma função de comunicação de rede e pode formar um sistema de monitoramento de energia com um servidor serial, um computador, etc. O sistema realiza a análise e o processamento dos dados coletados, exibe o estado de operação do sistema fotovoltaico em tempo real, fornece uma base verdadeira e confiável para o projeto de resolver o problema de eletricidade e obteve bons benefícios corporativos.
