Aplicação do Acrel Power Monitoring System no Pepsi Asia R&D Center

Número Browse:4     Autor:Elena     Publicar Time: 2020-12-04      Origem:alimentado

Abstrato:Apresentar o Pepsi Asia R&D Center, que usa medidores de energia inteligentes para coletar vários parâmetros elétricos e sinais de comutação no local de distribuição. O sistema adota o método de rede no local. Após a rede, ele se comunica por meio do barramento de campo e o transmite para o segundo plano. O sistema de monitoramento de energia Acrel-2000 realiza monitoramento em tempo real e gerenciamento de energia em estações de distribuição.


Palavras-chave:Estações de distribuição ; Medidor de energia inteligente ; Sistema de monitoramento de energia



01 Visão geral do projeto

O Centro de P&D da Pepsi Asia está localizado no Parque Pujiang High-Tech, na Zona de Desenvolvimento de Caohejing. O centro de P&D é o maior centro de P&D da PepsiCo fora da América do Norte e um dos centros de P&D de alimentos e bebidas mais integrados da PepsiCo no mundo. Ele desempenha um papel fundamental na rede global de P&D da PepsiCo.


O Centro de P&D da Pepsi na Ásia cobre uma área de cerca de 25 acres e tem uma área construída de quase 20.000 metros quadrados. O centro também possui uma planta de produção de teste que permite aos desenvolvedores testar rapidamente novos produtos e oferece suporte à PepsiCo para acelerar a P&D na China e em outros mercados asiáticos em crescimento. Inovação.


Este projeto compromete parte do sistema de monitoramento de sua subestação e estação de distribuição.


02 Introdução ao sistema de monitoramento de temperatura sem fio

De acordo com a situação real do Pepsi Asia R&D Center, o sistema de monitoramento de energia Acrel adota um cabo de par trançado blindado para conectar-se diretamente ao coletor de dados da estação de distribuição de energia. Em seguida, ele é conectado diretamente ao host de monitoramento da estação de comutação para garantir a estabilidade e a transmissão em tempo real do sistema de monitoramento de energia da estação de distribuição.

图片 91


03 produtos relacionados

Nome e Tipo

Cenário

Descrição

AM5SE

Sistema de distribuição de média tensão

Relés de Proteção

IMG_9945

Ø8 entradas de corrente, 6 entradas de tensão, 20 DI, 10 DO;

Ø2 comunicação serial RS485 e Modbus-RTU;

Ø1 RS232 para atualização do usuário;

Ø1 GPS para cronometragem GPS;

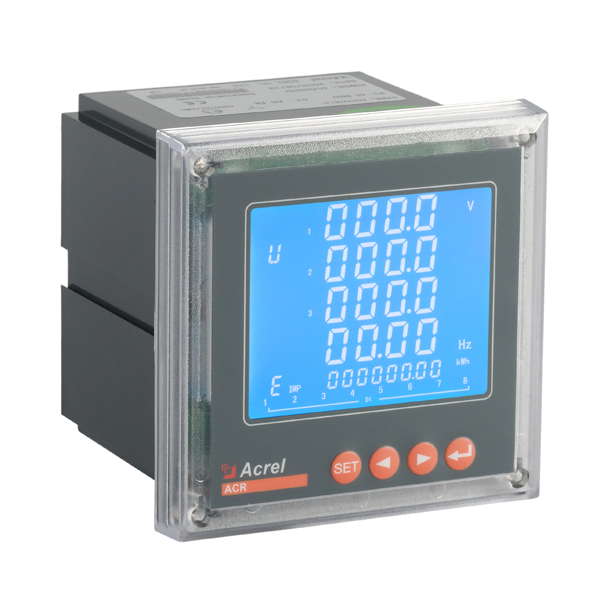

ACR230ELH

Medidor de energia trifásico

HG9A9436

Ø Medição U, I, P, Q, Ep, Eq

Ø THD com 2-63st harmônicos

ØMulti tarifa

ØExibição da forma de onda em tempo real e registro de eventos SOE

ØComunicação RS485, Modbus-RTU

AMC96L-E4 / KC

Dispositivo inteligente de coleta e monitoramento de energia

HG9A9446

ØU, I, P, Q, Ep, Eq, medição True RMS

ØTHD com 2-31º harmônico

ØComunicação RS485, Modbus-RTU.

ØOpcional interno: 4DI / 2DO ou 2DI / 2DO / 2AO

ARTM-Pn

Medição de temperatura sem fio

图片 21

ØMedindo 60 pontos;

ØMedição U, I, P, Q, f, Ep, Eq ;

Ø4 entradas digitais;

Ø2 relés de alarme, alarme de alta temperatura;

ØTela de LCD;

ØFonte de alimentação adaptada com AC220V, DC220V, DC110V, AC110V;

Ø1 Comunicação serial RS485, Modbus-RTU.

ARTM8-JC

Controlador de temperatura multi-entrada

HG9A9393

Ø8 medição PT100; 2 relés de alarme ;

ØDisplay LED;

ØA fonte de alimentação auxiliar se adapta a AC220V, DC220V, DC110V;

Ø1 comunicação serial RS485, Modbus-RTU;

ATC450-C

Medição de temperatura sem fio

图片 20

ØMedindo 60 pontos;

Ø1 comunicação serial RS485, Modbus-RTU;

ØFonte de alimentação adaptada com DC24V.

ATC600-C

Medição de temperatura sem fio

图片 20

ØMedindo 240 pontos;

Ø1 comunicação serial RS485, Modbus-RTU;

Ø2 relés de alarme;

ØA fonte de alimentação se adapta com AC / DC220V, AC / DC110V.

ATE400

Transmissão sem fio

图片 16

ØDistância de transmissão sem fio, 150 metros;

ØFrequência de amostragem de Fase, 15s;

ØAlimentado por CT, corrente de partida superior a 5A;

ØAmpla faixa de medição de temperatura, -40 ℃ ~ 125 ℃

ATE100

Transmissão sem fio

图片 18

ØDistância de transmissão sem fio, 150 metros;

ØFrequência de amostragem Fase, 25s;

ØAlimentado por bateria, mais de 5 anos;

ØAmpla faixa de medição de temperatura, -40 ℃ ~ 125 ℃

ATE100M

Transmissão sem fio

图片 19

ATE200

Transmissão sem fio

图片 17



04 Resumo do Projeto

Na aplicação das instalações de distribuição de energia de hoje, a segurança da distribuição de energia é de suma importância. O sistema de monitoramento de energia Acrel-2000 descrito neste artigo é usado no PepsiCo Asia R&D Center. Pode realizar o monitoramento em tempo real do consumo de energia da fonte de alimentação e do circuito de distribuição da estação de distribuição de energia, não só pode exibir o consumo de energia do circuito, mas também tem a função de comunicação de rede e pode formar um monitoramento de energia sistema com a máquina de gerenciamento de comunicação e computador.


O sistema analisa e processa os dados coletados e exibe o status operacional de cada loop de distribuição de energia em tempo real. Possui uma caixa de diálogo de alarme pop-up, prompt de voz, luz de alarme por SMS e gera vários relatórios de energia elétrica, curvas de análise, gráficos , etc. É conveniente para leitura remota de medidores, análise e pesquisa de energia elétrica. O sistema é seguro, confiável e estável em operação, e fornece uma base verdadeira e confiável para edifícios públicos de grande escala resolverem problemas de eletricidade.



05 Fotos no local

图片 102
