A aplicação de produtos de medição de temperatura sem fio em aeroportos

Abstrato:Durante a operação dos interruptores de alta tensão, o contato no gabinete e a conexão do barramento, o circuito de contato dinâmico e estático gera muito calor, o que é fácil de causar falha de energia e incêndio. Portanto, o monitoramento da temperatura é muito importante no quadro elétrico de alta tensão, especialmente o monitoramento da temperatura dos contatos trifásicos. O método tradicional de medição de temperatura com fio não pode ser usado por causa da tensão exposta do equipamento de alta tensão. O sistema de medição de temperatura sem fio usa ondas de rádio, sem fiação, potencial igual ao de equipamento de alta tensão e sem medidas de isolamento. Portanto, o sistema de medição de temperatura sem fio pode resolver o problema de medição de temperatura de equipamentos de alta tensão.

Palavras-chave:Comutadores de alta tensão ， Sistema de monitoramento de temperatura sem fio.

01 Visão geral do projeto

Este projeto é o projeto de expansão do terminal T1 do Aeroporto Internacional de Nanjing Lukou. Ele precisa ser equipado com produtos de medição de temperatura sem fio para realizar o monitoramento do aumento de temperatura dos disjuntores no gabinete. A temperatura do ambiente de trabalho do sensor atende aos requisitos de -40 ℃ a + 120 ℃. Escolha o sensor de temperatura com alimentação indutiva CT tipo ATE300. E escolha o transceptor ATC400 para se conectar ao sistema de segundo plano.

02 Introdução ao sistema de monitoramento de temperatura sem fio

O projeto tem 11kV de comutação necessária para detectar a temperatura do cabo, os clientes consultam os produtos de medição de temperatura sem fio Acrel, atendendo através do sensor de temperatura sem fio Acrel ATE e receptor ATC, o cabo na detecção de temperatura do quadro, e através da transmissão de dados de comunicação RS485 para a plataforma traseira para monitoramento em tempo real, pode efetivamente prevenir falha de superaquecimento, afetar a operação normal do equipamento, evitar riscos de segurança.

O Sistema de Monitoramento de Temperatura Sem Fio é adequado para interruptores internos de 3-35kV, incluindo interruptores integrados, interruptores de carrinho de mão, interruptores fixos e interruptores de rede em loop. Também é adequado para quadros de distribuição de baixa tensão de 0,4 kV, como quadros fixos e quadros de gaveta.

03 Esquema de configuração de monitoramento de temperatura sem fio

1. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão

2. Monitoramento de temperatura sem fio com operação e função de exibição para contatos em gabinetes de alta tensão (display local de gabinete único)

3. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão (sem exibição local)

4. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão （Display local centralizado）

5.Solução de tela centralizada montada na parede local

04 Introdução do produto de medição de temperatura sem fio

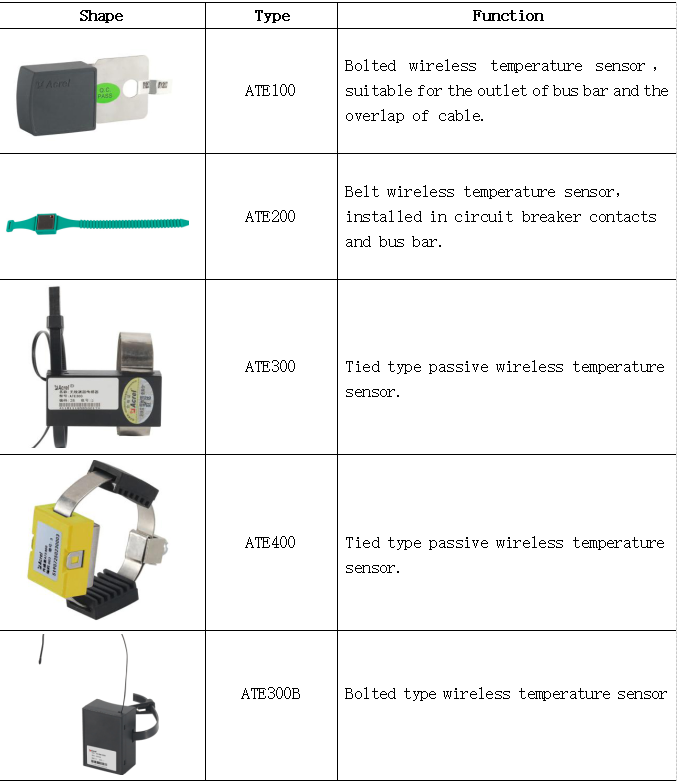

1. Sensor de temperatura sem fio

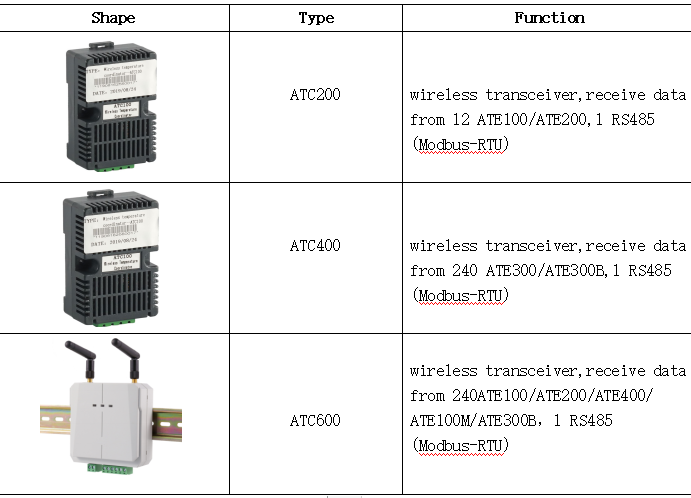

2. Transceptor sem fio

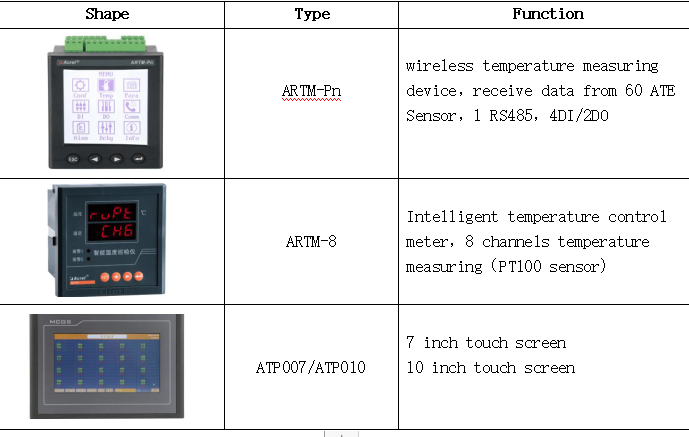

3. Terminal de exibição

05 Fotos no local
